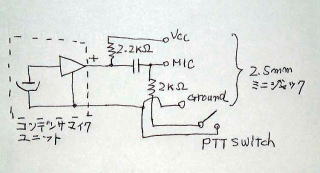

配線図を右に示します．PTTスイッチのリード線はシールド線を用いてください．コンデンサの容量は5〜10μFです．小生は4.7μFを用いました（容量が小さいと低音域のゲインが小さくなります）．PTTの接地抵抗は1.8〜2,2kΩ．なお，2..5mmミニジャックへのケーブルはステレオマイクケーブルを用いてください，

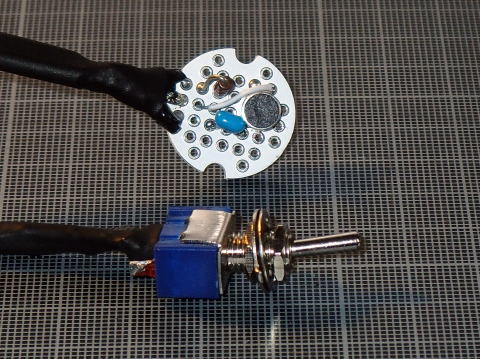

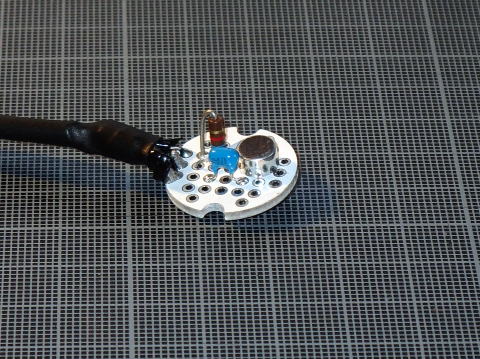

完成したマイク部分（上）．下図はPTT　スイッチ．

3.5mmのジャックはモノラールのスピーカーへ繋げます．小生はコメットのCSP-60を用いました．ただし，CSP-60のジャックとCT44のジャックは相性が良くありません．完全に差し込むとつながらずほんの少し（1mm程度）引き抜いたところでつながります．CSP-60のジャックは他のリグとはうまくつながるので，CT44の方の問題だと思います．CTT44は見るからにChina製で，たぶん粗悪品を捕まえたのでしょう．違うものに買い替えるつもりです．

オペアンプを入れていないのでFT1Dのマイクゲインを最大（レベル9）にし，マイクから10〜15cmで話すと丁度いい変調です．
やはり，ハンズフリーの交信はFBです．また，コンデンサマイクの音はなかなかいいのでHFの通信用に使っているMD100と取り換えようと考えています．
